近接工事における「構造物変状計測システム」
|
「構造物変状計測システム」は、トンネルや山留め掘削工事などに近接する既設構造物の鉛直・水平変位、傾斜角や応力などを自動で計測するシステムです。鉛直変位の計測には、再現性の高いフロートセンサによる連通管式沈下計あるいは2点間の相対変位を高い精度で測定できるデジタルレベル、水平変位・傾斜角の測定には、従来の傾斜計に加えて独自に開発したベクトル変位計など、各種計器を取り揃えています。現場の状況に応じて適切な計器を選定することにより、信頼性の高い測定データを提供いたします。 |
 【PDF】カタログダウンロード
・連通管式沈下計・傾斜計による構造物変状計測システム
・デジタルレベルを用いた構造物変状計測システム
・ベクトル変位計を用いた構造物変状計測システム
・連通管式沈下計・ベクトル変位計による構造物変状計測システム
【PDF】発表論文ダウンロード
・磁気センサを用いた構造物の変位測定方法
・近接工事の調査・設計・施工技術「近接施工での計測技術」
・最近の計測技術と計測管理の考え方
・大規模掘削工事に近接した鉄道高架橋の計測管理方法
|

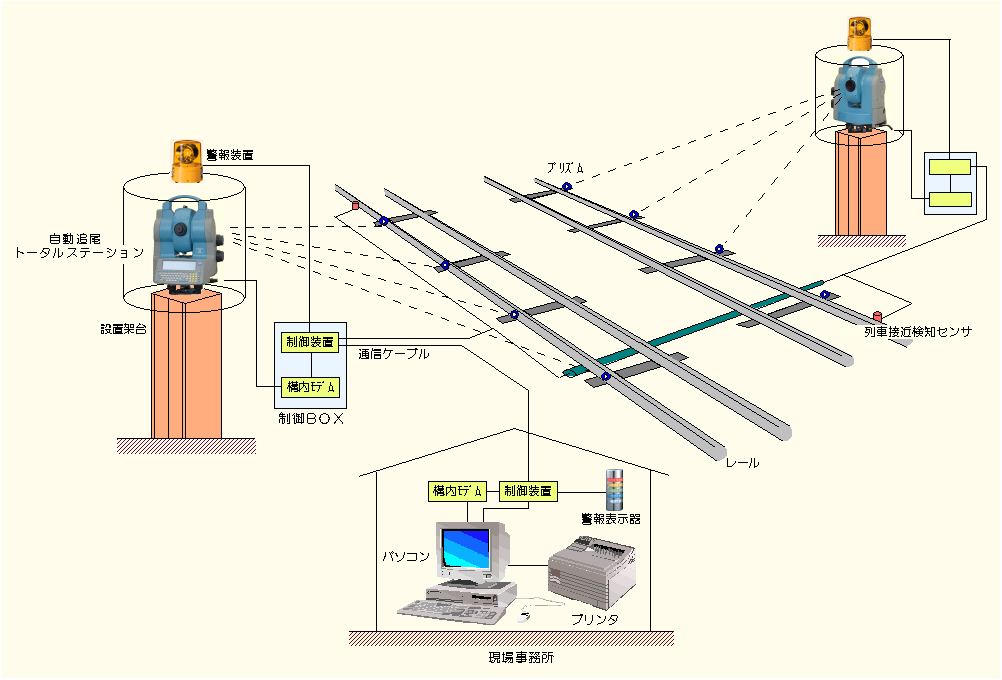

営業線軌道変状計測システム「ARDMS-01，02」
|
軌道変状計測システム「ARDMS-01，02」は、営業線の近接工事の際、軌道整備基準で定められたレールの通り・高低・水準・平面性の変位量計測や道床の鉛直・水平変位量計測作業をすべて自動で行うシステムです。測定器に自動追尾トータルステーションを用いているため、軌道内に立ち入ることなく計測でき、列車走行時間帯においても安全にしかも精度よく計測が行えます。 |
【PDF】カタログダウンロード
・営業線軌道変状計測システム「ARDMS-01，02」 |
「軌道動的変位計測システム」
|
「軌道動的変位計測システム」は、近接工事における道床の静的変位（沈下・隆起）と列車走行時の動的変位を、シンプルな軌道沈下測定器によって計測するシステムです。沈下測定器で得られる軌道と路盤間の相対変位を、ネットワークカメラで撮影した画像から、定量的に把握するシステムと、あらかじめ設定した管理値を超えた際、警報で知らせる簡易的システムを選択できます。 |
【PDF】カタログダウンロード
・「軌道動的変位計測システム」
・ネットワークカメラによる「軌道動的変位計測システム」
|
「シールド掘進管理システム」
|
「シールド掘進管理システム」は、シールドマシン運転制御の収集および管理、ジャイロ・レベル、自動追尾トータルステーションによるマシン位置・姿勢の自動測量、計画路線の座標計算、坑内測量データ処理（マシン／セグメント測量計算）の管理を一貫して行うシステムです。 |
【PDF】カタログダウンロード
・シールド掘進管理システム |
レーザースキャナを用いた「作業エリア監視警報システム」
|
レーザースキャナを用いた「作業エリア監視警報システム」は、既設構造物や鉄道営業線に隣接した場所で工事が行われる際に、建設機械や吊り荷による構造物との接触事故あるいは架線との感電事故の発生を未然に防ぐ警報システムです。レーザースキャナが進入禁止境界線上にレーザー光線の壁を構築して、建設機械の一部や吊り荷がレーザー光線を遮断した場合に、警報を発令して周囲の作業員や機械のオペレーターに注意を促します。 |
【PDF】カタログダウンロード
・作業エリア監視警報システム |
コンクリート構造物調査
|
公共性の高いインフラ構造物、特に長い年数を経たコンクリート構造物では、耐震補強の必要性や中性化による劣化に伴い、ひび割れ調査や配筋調査のニーズが増大しています。当社では、目視によるコンクリート表面のひび割れ調査をはじめ、自動撮影システム（IRP-10）を用いたひび割れ処理システム、電磁波を利用した鉄筋探査用RCレーダーや深さ方向鉄筋探査装置、ひび割れ深さや内部の空洞を検出する超音波測定器（エルソニック）など、各種の計器・システムを保有し、対象・目的に応じた調査を行います。 |
【PDF】カタログダウンロード
・コンクリート構造物調査 |
「山留め計測システム」
|
「山留め計測システム」は、山留め壁の水平変位・応力、切梁の軸力とそれに付随した地盤変位や地下水位などを自動あるいは半自動で行うシステムです。市販の各種計器の選定が可能で、特に山留め壁の水平変位を半自動で行うための挿入式傾斜計には、国内外の製品の中でも特に安定性・再現性の優れた傾斜計を用い、高い精度の水平変位が得られます。 |
【PDF】発表論文ダウンロード
・傾斜計による山留め壁の水平変位における累積誤差 |
環境計測・その他
|
◆ 騒音・振動測定
◆ ガス検知・警報システム
◆ 監視カメラ
◆ タワークレーン衝突防止システム
◆ 入坑者管理システム
◆ セキュリティーシステム |
